Q11N天然气内螺高压球阀

产品详细信息：

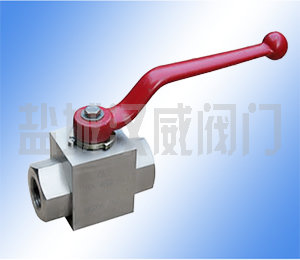

Q11N天然气内螺高压球阀图片     Q11N天然气内螺高压球阀厂家

江苏汉威阀门专业生产用于压缩CNG天然气设备的各种阀门（加气站专用高压球阀、高压止回阀、单向阀、高压球阀、高压对焊球阀、高压卡套球阀、Q11N天然气内螺高压球阀、高压安全阀、高压针型阀、高压闸阀、不锈钢高压阀门等）及各种规格的高压阀门、进口阀门、超高压阀门等产品。我公司的加气站专用高压球阀已长期为国内多个压缩天然气加气机生产厂家配套，并为多个加气站提供配件。在国内CNG市场具有较高的市场占有率。
一、用途和性能规范:Q11N Q21N Q91N Q41N Q61N型球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭.
二、高压球阀操作原理和结构说明:
1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质
.2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
3、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小.
5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求。

高压球阀设计标准：
设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592；
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验
美标高压球阀设计标准：
设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；
