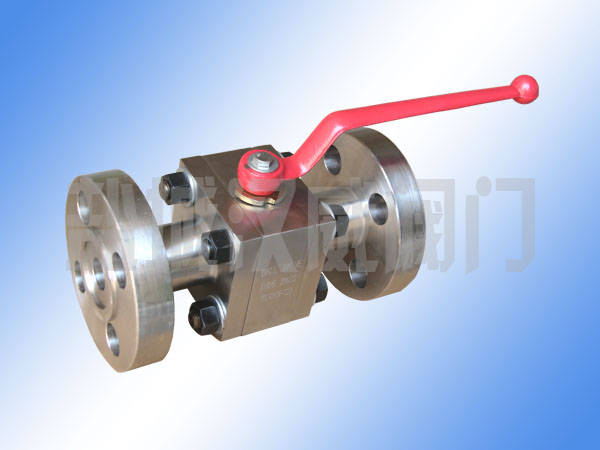

三段式法兰高压球阀

三段式法兰高压球阀-江苏汉威阀门的详细信息:

      球阀分为全通径球阀、缩口径球阀和三、四通球阀，全通径球阀球体内侧大小与外侧孔径大小一致,整体呈平形状态，流体与管道平行，而缩径则是外孔大于内孔，三、四通的介质流向不一致。全通径球阀对介质的阻力小，便捷于通球扫管。本厂生产的CNG全通径高压法兰球阀主体采用高压冲击锻打，壳体强化处理，试验检测压可达150.0MPa，设计采用三块式对夹主体，高强度螺栓固定，保证高压工作时的安全，无泄漏，密封件均采用全进口美国MTU材料，密封性能特好，可耐高压，耐高温，耐腐蚀，抗氧化，质量可靠，使用寿命长。主要针对加气站，使用介质为天然气而开发研究的特殊高压产品。本产品所有部件均为锻件。采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。本阀采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。
  三段式法兰高压球阀主要特点：
1、全通径高压法兰球阀由法兰阀体和碳增强氟隆密封垫组成，可以在频繁操作，有杂质及化学物质的情况长寿命运行。
2、法兰球阀由研磨精细的不锈钢球体可以保证多年开闭自如，运行可靠。
3、采用浮球结构，斜面弹性保证密封圈紧压在球体之上，即使在压力不稳定的情况下，阀门可以保证严密。
4、法兰球阀阀杆的防泄漏结构使用两“o”型圈，使阀杆转动自如且密封严密。
5、不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。
6、球阀阀杆可以加长、易于保温。
7、操作手柄可以拆下，换向安装。
8、球阀阀体不含沉重且不可靠的铸件。
9、安装调节球阀分类：
球阀分类：

1、浮动球球阀:
阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。这种结构，一般用于中低压球阀。
2、固定球球阀:
球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
3、弹性球球阀（即轨道球阀）:
球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。
4、V型球阀:
这种球阀属于固定球阀，也是单阀座密封球阀，调节性能是球阀中最佳的，流量特性是等百分比的，可调比达100:1。它的V型切口与金属阀座之间具有剪切作用，特别适合含纤维、微小固体颗粒、料浆等介质。
5、三通球阀:
三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。优点：
1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。 　　
3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。 　　
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 　　
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 　　
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 　　
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 　　
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
