产品详细信息：

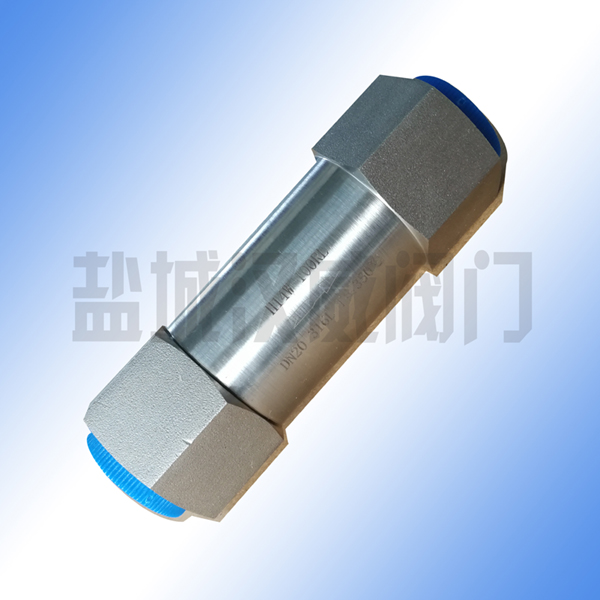

H14W-100RL不锈钢内螺纹止回阀型号          H14W-100RL不锈钢内螺纹止回阀材质

H14W-100RL不锈钢内螺纹止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
适用介质为：水、油品、蒸汽、酸性介质等。
标准设计与制造结构长度压力-温度等级连接法兰试验与检验GB12236 GB12221 GB9131JB/T74HG20604 JB/T74-94GB9113HG20592-20635 JB/T9092-1999GB13927 内螺纹止回阀压力试验称压力PN(MPa) 试验压力(MPa) 适用温度(℃) 适用介质强度试验密封试验WCB Cr5Mo 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti 1.6 2.4 1.8 ≤425 ≤550 ≤220 ≤200 水、油品、蒸汽、酸性介质2.5 3.8 2.8 4.0 6.0 4.4 6.4 9.6 7.1 10.0 15.0 11.0 - 16.0 24.0 17.6 25.0 37.5 27.5.

H14W-100RL不锈钢内螺纹止回阀应用规范
公称压力：2.5MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G?NPT.BSPT.BSP DIN259/2999



H14W-100RL不锈钢内螺纹止回阀 - H14W-100RL不锈钢内螺纹止回阀“H”表示止回阀； - H14W-100RL不锈钢内螺纹止回阀“1”表示连接方式为内螺纹； - H14W-100RL不锈钢内螺纹止回阀“4”表示结构形式为旋启式； - H14W-100RL不锈钢内螺纹止回阀“W”表示密封面材料为本体密封； - H14W-100RL不锈钢内螺纹止回阀“100”表示公称压力为10.0MPa； - H14W-100RL不锈钢内螺纹止回阀“RL”表示阀体材质为316L不锈钢。 该阀门适用于公称压力PN1.6～6.4MPa，工作温度-40～180℃的工况，适用介质为水、油品、蒸汽、醋酸类等 。其主要零件材料包括阀体、阀盖为不锈钢CF8M/CF8，摇杆插销、螺塞为不锈钢316/304，螺塞垫片为聚四氟乙烯PTFE 。
